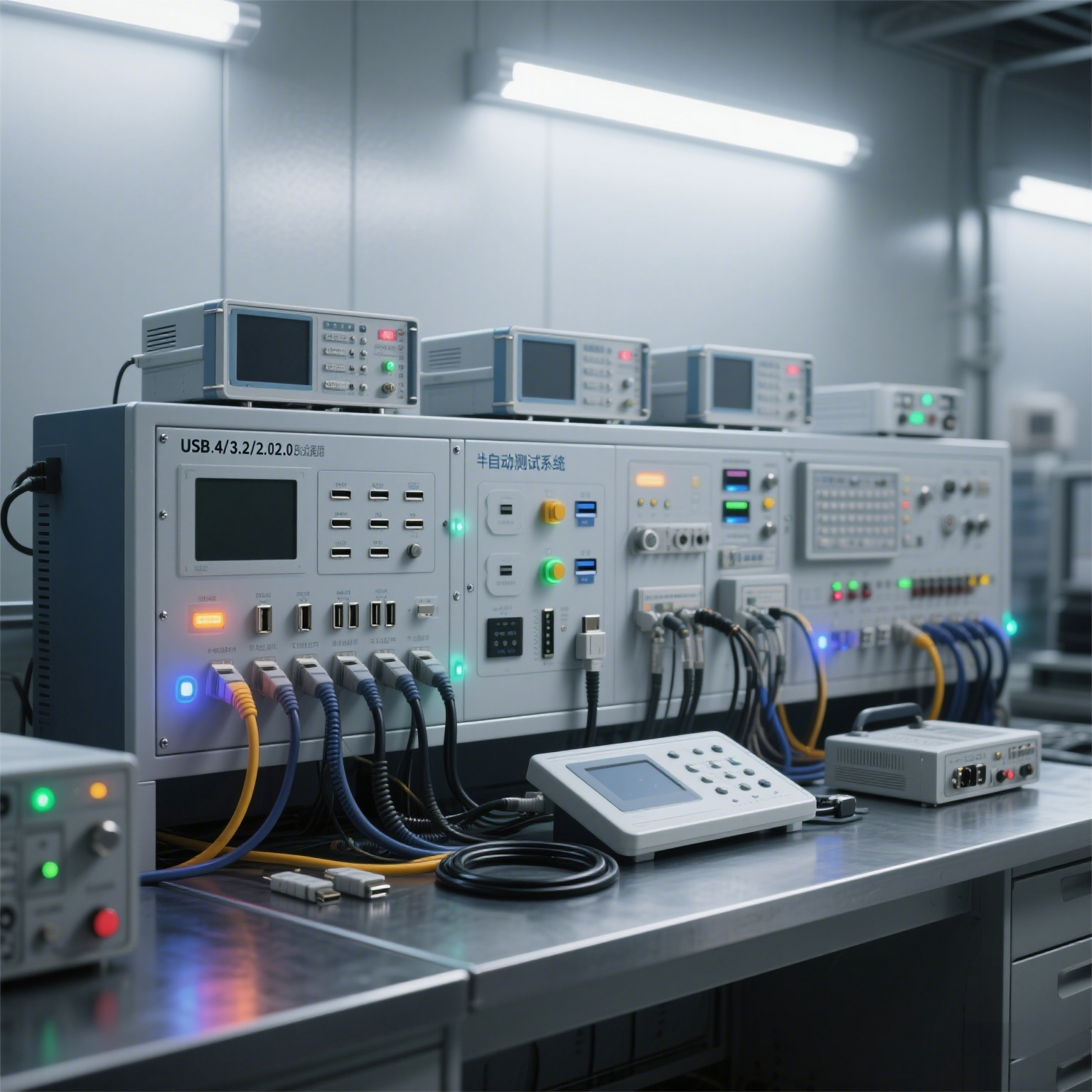

USB 4/ 3.2 / 2.0 半自动测试系统

所属分类：高频量测系统服务

概要：产品说明 USB（通用序列总线、Universal Serial Bus）是连接外部设备的一个串口总线标准，USB 可以连接的外部设备有鼠标、键盘、游戏手把、游戏手柄、扫描仪、数码相机、打印机、硬盘和网络部件。原标准中USB 1.1的最大传输带宽为12Mbps，USB 2.0的最大传输带宽为480Mbps。 USB 3.0从480Mbps提升到5Gbps以上， USB3 . 1 & USB Type C 提升到10Gbps，USB4 提升到40Gbps。圣格特电子针对USB Series，设计一套快而简单的测试系统，系统包含了符合规范的量测治具及测试软件，这套系统将RFC USB软件跟网络分析仪（NA）及时域反射仪（TDR）紧密结合，可快速又准确的量测USB Cable的各项参数（特性阻抗、衰减、串音... 等等），让研发及品保等相关部门能达到实时检测 /即时判断 / 即时修正的功能，以提升产品良率，缩短产品开发时程，并可提升客户对品质的整体满意度。

产品咨询

产品描述
选件

- 商品名称: USB 4/ 3.2 / 2.0 半自动测试系统
产品说明 USB（通用序列总线、Universal Serial Bus）是连接外部设备的一个串口总线标准，USB 可以连接的外部设备有鼠标、键盘、游戏手把、游戏手柄、扫描仪、数码相机、打印机、硬盘和网络部件。原标准中USB 1.1的最大传输带宽为12Mbps，USB 2.0的最大传输带宽为480Mbps。 USB 3.0从480Mbps提升到5Gbps以上， USB3 . 1 & USB Type C 提升到10Gbps，USB4 提升到40Gbps。圣格特电子针对USB Series，设计一套快而简单的测试系统，系统包含了符合规范的量测治具及测试软件，这套系统将RFC USB软件跟网络分析仪（NA）及时域反射仪（TDR）紧密结合，可快速又准确的量测USB Cable的各项参数（特性阻抗、衰减、串音... 等等），让研发及品保等相关部门能达到实时检测 /即时判断 / 即时修正的功能，以提升产品良率，缩短产品开发时程，并可提升客户对品质的整体满意度。

特色
符合USB测试规范
量测治具符合USB规范要求
量测软件内建USB规范之线材规格

优异的阻抗匹配、Skew及极短的上升时间
Trace特性阻抗在100Ω +/- 5Ω
Skew低于3ps
升时小于50ps

便于作、易于学习作软件. 快速完整的报告输出功能
防呆连续性图标提示作
作人员简单上手培训成本极低
支持多种格式输出及繁中、英文报表输出

测试参数
1.衰减（Attenuation）
2.插入损失（Insertion Loss）
3.差模同模转换（Differential to Common Mode Conversion）
4.近端串音（NEXT3.0） USB3.0 to USB3.0
5.近端串音（ NEXT2.0 to3.0） USB2.0 to USB3.0
6.远程串音（FEXT2.0 to3.0） USB2.0 to USB3.0

标准套件
1. USB3.1 Standard A / B / minAB Assembly Test Fixture （成品线测试治具）
2. USB3.1 Raw Cable Test Fixture （裸线测试治具）可与USB2.0共享
3. USB3.1 Calibration Kit
4. USB3.1 半自动测试控制软件
5. Quick Adapter/Coaxial Cables 等配件
选配项目
1. USB成品线量测治具
-USB 母座治具（For 3.0/2.0 Micro AB）
-USB 母座治具（For 2.0 Mini AB）

2. USB接头量测治具
-USB 公座治具（For 3.0 Standard A）
-USB 公座治具（For 3.0 Standard B）
-USB 公座治具（For 3.0 Micro AB）

3. USB裸线量测治具
