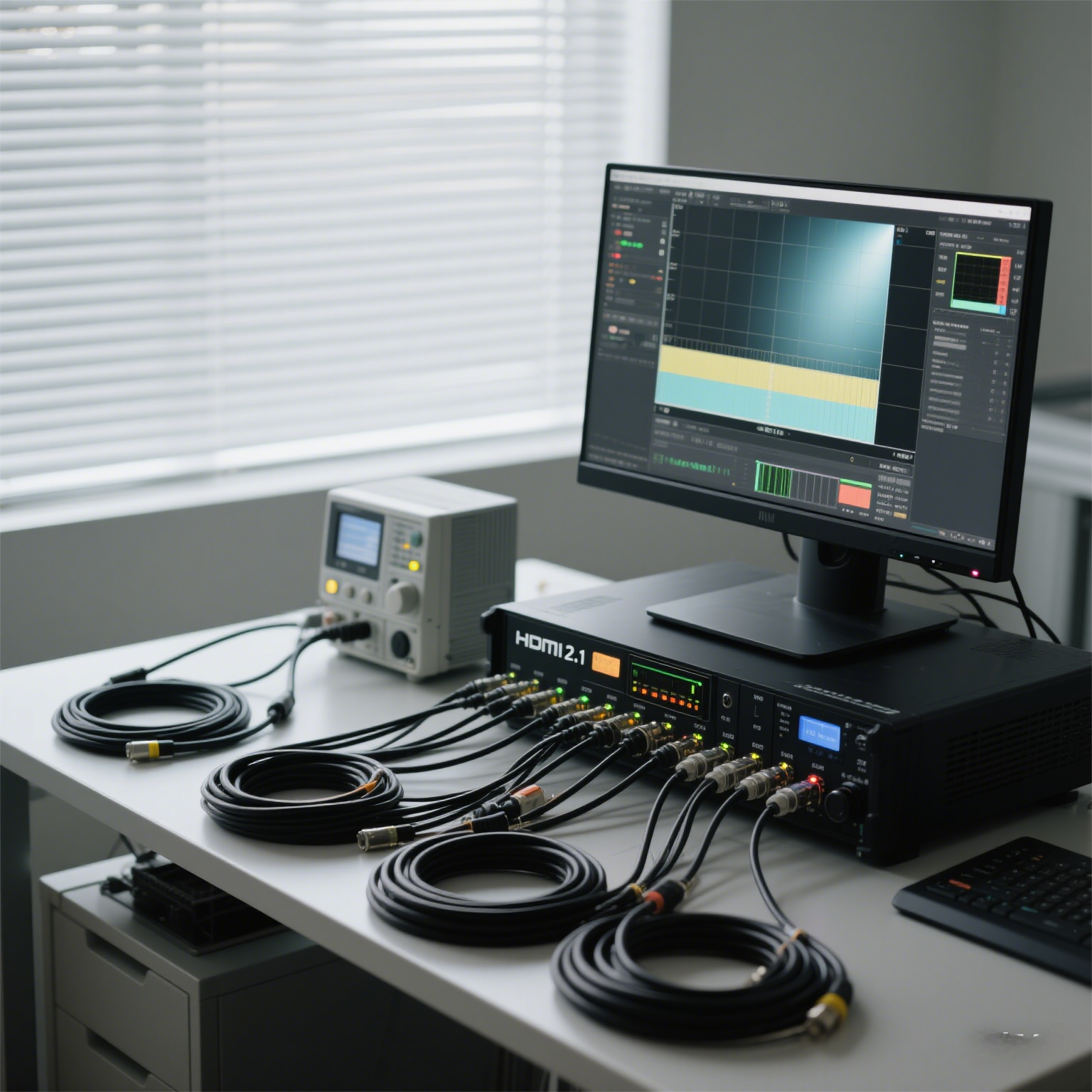

HDMI2.1成品线测试系統

所属分类：高频量测系统服务

概要：产品说明 HDMI（高解晰度多媒体界面 High Definition Multimedia Interface）是一种全数字化影像和声音传送界面，HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，HDMI 可用于机顶盒、DVD播放器、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。圣格特电子 HDMI Series半自动测试系统主要用于 HDMI Type A、Type C Raw Cable / Assembly / Connector 的高频特性测试，有助于公司研发及品保等相关部门建立实时检测 / 实时判断 / 实时修正的能力，以提升公司产品良率，缩短产品开发时程，并可提升客户对品质的整体满意度..

产品咨询

产品描述
选件

- 商品名称: HDMI2.1成品线测试系統
产品说明 HDMI（高解晰度多媒体界面 High Definition Multimedia Interface）是一种全数字化影像和声音传送界面，HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，HDMI 可用于机顶盒、DVD播放器、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。圣格特电子 HDMI Series半自动测试系统主要用于 HDMI Type A、Type C Raw Cable / Assembly / Connector 的高频特性测试，有助于公司研发及品保等相关部门建立实时检测 / 实时判断 / 实时修正的能力，以提升公司产品良率，缩短产品开发时程，并可提升客户对品质的整体满意度..

特色
符合HDMI测试规范
量测治具符合HDMI 1.4 / 2.1版规范要求
量测软体内建HDMI 1.4 / 2.1版之Category 1及Category 2及Category 3之线材规格

优异的阻抗匹配、Skew及极短的上升时间
Trace特性阻抗在100Ω +/- 5Ω
Skew低于3ps
上升时间小于50ps

便于作、易于学习之作软件. 快速完整的报告输出功能
防呆连续性图标提示作
作人员简单上手培训成本极低
支持多种格式输出及繁中、英文报表输出

测试参数
1. Attenuation
2. Far End Crosstalk
3. Cable Differential Impedance
4. Connector Differential Impedance
5. Propagation Delay
6. Intra Pair Skew
7. Inter Pair Skew
8. Attenuation to Crosstalk Ratio
9. Max Mode ConversionScd12,Scd21,Sdc12,Sdc21
10.Eye Diagram

标准套件
1. HDMI Type A、Type C Assembly Test Fixture （成品线测试治具）
2. HDMI Calibration Kit
3. RF Wide Band Balun
4. HDMI 半自动测试控制软件
5. Quick Adapter/Coaxial Cables 等配件
6. 作手册

选配项目
1. HDMI Raw Cable Test Fixture （HDMI 裸线测试治具）
--- 可用于 HDMI Raw Cable 高频测试

2. DVI Assembly Test Fixture （DVI 成品线测试治具）
--- 可用于成品线（HDMI-DVI）高频测试
