SATAeSATA成品线测试系統
所属分类： 高频量测系统服务
概要：SATA是Serial ATA（Serial Advanced Technology Attachment）的缩写。 它是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光驱）之间的数据传输之用。 eSATA是External Serial ATA的略称，是为面向外接驱动器而制定的Serial ATA 1.0a的扩充套件规格。

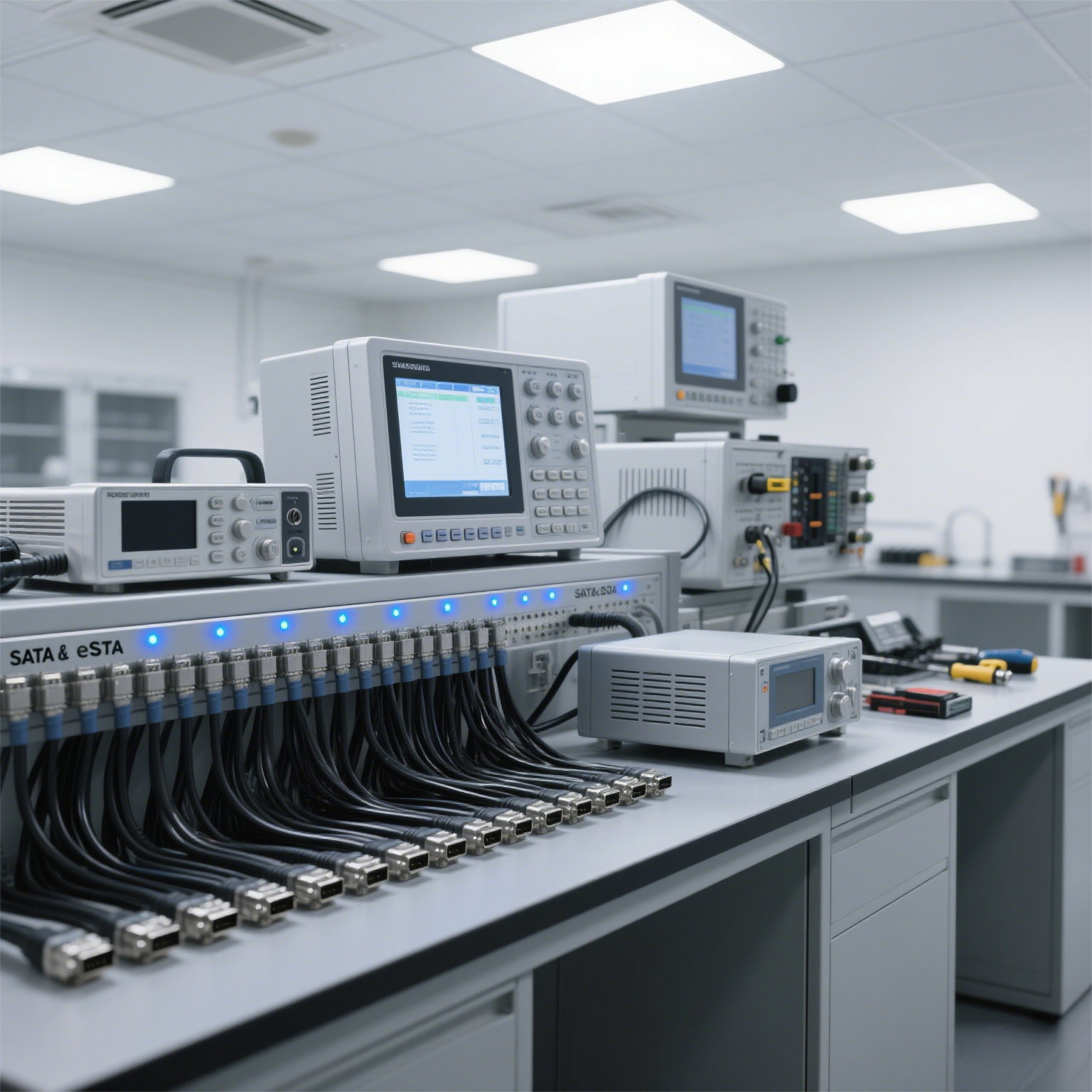

圣格特电子针对SATA（eSATA） Cab l e设计快速而简单的测试系统，系统包含了符合规范的量测治具及测试软件，这套系统将RFC SATA（ eSATA）软件跟网络分析仪（NA）及时域反射仪（TDR）紧密结合，可快速又准确的量测SATA（eSATA） Cable的各项参数（特性阻抗、衰减、串音. . . . 等），让研发及品保等相关部门能达到实时检测/ 实时判断/ 实时修正的功能，以提升产品良率，缩短产品开发时程，并可提升客户对品质的整体满意度。
- 产品描述
- 选件
-
- 商品名称: SATAeSATA成品线测试系統
SATA是Serial ATA（Serial Advanced Technology Attachment）的缩写。 它是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光驱）之间的数据传输之用。 eSATA是External Serial ATA的略称，是为面向外接驱动器而制定的Serial ATA 1.0a的扩充套件规格。 圣格特电子针对SATA（eSATA） Cab l e设计快速而简单的测试系统，系统包含了符合规范的量测治具及测试软件，这套系统将RFC SATA（ eSATA）软件跟网络分析仪（NA）及时域反射仪（TDR）紧密结合，可快速又准确的量测SATA（eSATA） Cable的各项参数（特性阻抗、衰减、串音. . . . 等），让研发及品保等相关部门能达到实时检测/ 实时判断/ 实时修正的功能，以提升产品良率，缩短产品开发时程，并可提升客户对品质的整体满意度。
特色1.符合 SATA（ eSATA） 测试规范。
-量测治具符合SATA（ eSATA） 规范要求。
-量测软件内建SATA（ eSATA） 线材规格。
2.优异的阻抗匹配、S k e w及极短的上升时间。
-T r a c e s 特性阻抗在100Ω +/- 5Ω 。
-Skew 低于3ps 。
-上升时间小于50ps 。
3.便于作、易于学习之作软件，快速完整之报表输出。
-防呆连续性图式提示作。
-作人员简单上手，培训成本极低。
-支持多种格式输出（*.rpt/*.xls/*.pdf） 及繁中、英文报表输出。
测试参数1. Mated Connector Differential Impedance
2. Cable Absolute Differential Impedance
3. Cable Pair Matching Impedance
4. Common Mode Impedance
5. Maximum Insertion Loss of Cable (10-4500MHz)
6. Maximum Crosstalk (10-4500MHz)
7. Maximum Rise Time
8. Maximum Inter-Symbol Interference
9. Maximum Intra-Pair Skew
标准套件1. SATA 7Pin （eSATA） 母座治具 * 2
2. SATA （eSATA） 成品线传输校正治具 * 1
3. RFC SATA （eSATA） 量测软件 * 1
选配项目1. SATA 成品线量测治具
-SATA 15 Pin 母座治具
-SATA 22 Pin 母座治具
2. SATA（eSATA） 接头量测治具
-SATA 7 Pin 公座治具
-SATA 15 Pin 公座治具
-SATA 22 Pin 公座治具
-eSATA公座治具
3. SATA（eSATA） 裸线量测治具
